FC全自动芯式滤饼层过滤器

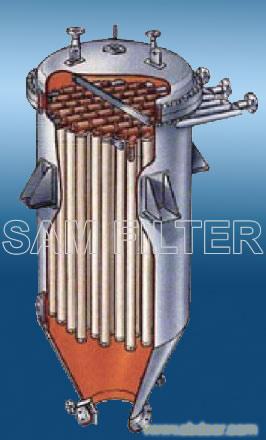

全自动芯式滤饼层过滤器工作原理 在一密闭的容器里，组合多根多孔滤芯，在滤芯外套上过滤滤布（或其他过滤介质），过滤时用泵将料浆送入过滤器内，料浆中的液相穿过过滤介质进入多孔滤芯的中心汇总到清液出口排出，在滤饼层未形成前，排出的“清液”再回到原料浆进口送至过滤器作循环过滤，直至滤饼层形成（能达到过滤要求），提供一信号控制清液不再循环，清液通过三通阀送至下道工序使用，便进行正常过滤。 正常过滤一段时间后，当滤饼层达到一定厚度时，提供一信号控制进料（停止），然后排净过滤器内的残液，排净后提供一信号控制反吹口（压缩空气、氮气或饱和蒸汽）进行反吹，使滤饼脱落，反吹一定时间后，停止反吹，提供一信号打开过滤器排渣口进行排渣，排渣结束后关闭排渣口，回到过滤前初始状态，准备进行下一轮过滤。 产品特点： 1.完全密闭过滤，无泄漏、无任何环境污染； 2.滤芯设计采用复式梅花结构（内部不锈钢骨架，外部滤布）； 3.能实现一次性完全过滤； 4.滤饼可进行干燥，以获得的经济效益； 5.采用气体反吹排渣，排渣干净迅速，适应多种粘稠物料； 6.整个过滤过程可实现全自动化。 典型适用行业及流体 适用行业 ：精细化工，塑料，燃料，电镀，油脂，润滑油，陶瓷，玻璃，制药，制糖等行业，以及金属，催化剂等的固体回收应用。

全自动芯式滤饼层过滤器规格型号表

型号  FC-5  FC-10  FC-20  FC-40  FC-60  机体材质  304/316 过滤面积（m2）  5  10  20  40  60  处理能力(T/H)  根据具体物料的实验数据确定  工作压力(MPa)  ≤0.4  工作温度(℃)  ≤120  机体直径（mm）  φ500  φ800  φ1000  φ1400  φ1800  机体高度（mm）  2450  3300  4000  4550  4950  机体容积（m3）  0.196  0.754  1.65  3.014  5.087  进出口口径（mm）  DN40  DN65  DN65  DN80  DN80  排渣口（mm）  φ300  φ300  φ300  φ500  φ500
